Технические характеристики
- Точность не менее 80 мкм
- Точность воспроизведения не менее 35 мкм
- Класс защиты IP 54
- Формат экспорта данных TXT, CSV, XML, DXF
- Время автономной работы около 8 часов

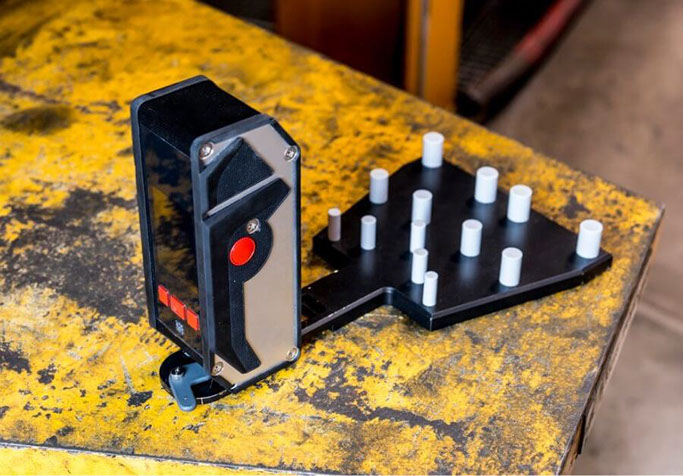

Бесконтактный измерительный прибор CALIPRI
Компания ООО «Новые Лазерные Технологии» является эксклюзивным торговым и сервисным партнером в железнодорожной отрасли австрийском компании NEXTSENSE GmbH. В рамках данного партнерства мы предлагаем поставку бесконтактного измерительного прибора CALIPRI для измерения геометрических параметров колесных пар, рельсов, рельсового пути и стрелочных переводов в поперечном сечении.
Ключевые особенности
Измеряет параметры износа без прямого контакта с объектом.
Благодаря этому исключается негативное влияние «человеческого» фактора при замерах.
При измерении не требует точного соблюдения расстояния и угла.
Измеряет различные формы профиля без временных затрат на калибровку и обучение.
Результаты измерений сохраняются в электронном виде в форматах XML, CSV, DXF и могут использоваться для анализа и отчета
Сокращает время обточки при работе в паре со станками c ЧПУ серий МКС 83.00 и МКС 83.00-2
Дополнительные модули Calipri
Толщина обода
Измеряет толщину обода за несколько секунд. Для измерения на торцевых поверхностях колеса устанавливаются шаблоны, которые входят в комплект поставки модуля.
Диаметр колеса
Определяет диаметр колеса рельсового транспорта. Для измерения требуется соответствующий шаблон, который входит в комплект поставки модуля.
Межбандажное расстояние
Измеряет расстояние между внутренними гранями (или межбандажное расстояние) на колесной паре рельсового транспорта. Для измерения используется шаблон с пружинным механизмом, который устанавливается между колесами.
Тормозной диск
Измеряет толщину и износ тормозных дисков по кругу катания.
Радиальное и осевое биение
Измеряет овальность, эксцентриситет и осевое биение колес. Для измерения используются штатив и триггерный клинообразный шаблон, которые входят в комплект поставки модуля.
Дефекты колеса
Измеряет глубина и ширину дефекта в сечении замера - ползуны и выщербины. Отличает критические дефекты от некритических.
Стрелочный перевод
Измеряет крестовины и остряки стрелочного перевода: ширину и глубину желоба, ширину и опускание центра крестовины, ширину головки, разность высот остряков, градиент гребня в остряках.
Рельс
Измеряет характеристики и параметры износа рельса: ширину и радиус головки, износ высоты, боковые износы, вычисляет площадь изношенной части головки рельса. Подходит для работы с рельсами всех типов и желобчатыми рельсами.
Замер «Рельсового пути»
Модуль измерения CALIPRI «Геометрия пути» оценивает ширину колеи, вираж и наклон рельсов. Кроме того, он непосредственно рассчитывает крутку, чтобы обнаруживать неровности на месте и напрямую инициировать необходимые работы по техническому обслуживанию.
Эквивалентная конусность
Модуль «Эквивалентная конусность» CALIPRI C4X вычисляет эквивалентную конусность вашей системы колесо-рельс, используя реальные данные или стандартные профили.
Замер «Профиля колеса»
Модуль CALIPRI «Профиль колеса» оценивает износ и точность размеров железнодорожных транспортных средств без человеческих ошибок.
Доступные модификации
Calipri Prime
- Измерение профиля колеса
- Экспорт результатов измерений через USB-кабель в формате TXT на ПК или ЧПУ станка
- Беспроводной
- Комплектуется смартфоном Caterpillar (опционально)
- Встроенный дисплей
- Интеграция с токарным станком с ЧПУ серий МКС 83.00 и МКС 83.00-2
Calipri C41
- Измерение параметров колеса, тормозных дисков, стрелочного перевода, рельсов.
- Экспорт результатов измерений на планшетный ПК в формате XML, CSV и DXF
- Кабельное подключение к планшету
- Комплектуется планшетным ПК
- Подходит для диагностики низкопрофильных вагонов и трамваев
- Интеграция с токарным станком с ЧПУ серий МКС 83.00 и МКС 83.00-2
Calipri C42
- Измерение параметров колеса, тормозных дисков, стрелочного перевода, рельсов
- Экспорт результатов измерений на планшетный ПК в формате XML, CSV и DXF
- Беспроводной
- Встроенный дисплей
- Комплектуется планшетным ПК
- Интеграция с токарным станком с ЧПУ серий МКС 83.00 и МКС 83.00-2
